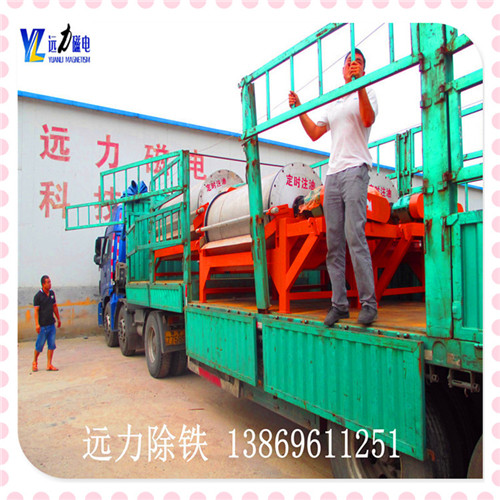

CTB永磁筒式磁選機

文章出處：遠力除鐵器人氣：發表時間：2016-10-31 08:55:28【大中小】

CTB永磁筒式磁選機主要由永磁鼓,調整機構.罐體.減速機.電機組成.進礦箱.精礦箱盒.機架等部分組成.
1.永磁筒式磁選機組成
⑴永磁鼓是磁選機的關鍵部件,由圓筒.永磁系統.端蓋.軸.軸承套和軸承部件組成.
（2）圓筒用不銹鋼板卷起,圓筒與磁系統之間的距離不大于4mm,通過端蓋.軸承套.軸承和軸承上的支撐.
⑶由擺線減速機,鏈輪,鏈條,驅動軸和圓筒連接驅動,驅動圓筒旋轉.
⑷槽是礦物分選的重要組成部分,槽內礦漿流動,從而使磁性材料和非磁性材料分離.
⑸框架由型材焊接到結構件上,承擔所有重量,通過地腳螺栓固定在基礎上.
⑹磁角調節裝置用于調節磁系統的偏轉角,螺桿上的旋轉桿,桿通過桿的偏轉,使固定在磁系統的軸上也有偏轉.
⑺進礦箱通過給水管初步稀釋礦漿和通過分流板使礦漿合理分流.
⑻精礦箱盒通過濃縮管吸附在磁鼓上的磁性材料沖洗下來.

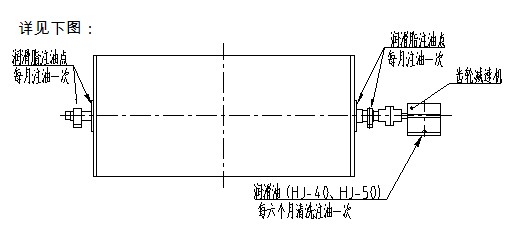

2.永磁筒式磁選機潤滑系統
永磁滾筒兩端的軸承,應用2-4號鈣基潤滑脂（GB491-87),每月注油一次,充填空間2/3，不得過多注油.
傳動軸上油杯注同上潤滑脂.
減速箱內注入40、50號機械油（HJ40 、HJ50GB443-84）,不越過油標指示范圍,每六個月應換油清洗一次.
